Polymaker™ PETG Filament | 1.75 mm | 19 Farben

Was ist Polymaker™ PETG?

Polymaker™ PETG ist die Nachfolgelinie von PolyLite™ PETG und für besonders schnelles Drucken entwickelt. Die neue Formel ermöglicht beim Filamentkontor geprüfte Drucke mit bis zu 300 mm/s und mit Hochfluss-Düsen sogar über 500 mm/s, ohne dass Schichthaftung oder Oberflächenqualität leiden. Im eigenen Testdruck zeigte sich eine unglaublich gute Verarbeitung mit hoher Stabilität und einer sehr sauberen Oberfläche. Das Material lässt sich auf den meisten FDM Druckern ohne geschlossene Druckkammer verarbeiten und ist kompatibel mit AMS und anderen Mehrfarbsystemen. Mit einer Wärmeformbeständigkeit von rund 69 Grad eignet sich Polymaker™ PETG sowohl für Innen- als auch für Außenanwendungen. Wie jedes PETG nimmt das Material Feuchtigkeit auf und sollte trocken gelagert und bei Bedarf vor dem Druck getrocknet werden.

Welche Materialeigenschaften hat Polymaker™ PETG?

Die folgende Tabelle zeigt die physikalischen und thermischen Eigenschaften laut Hersteller Datenblatt.

Eigenschaft	Prüfmethode	Wert
Dichte	ISO 1183	1,30 g/cm³ bei 23 °C
Schmelzindex	230 °C, 2,16 kg	16,3 g/10min
Glasübergangstemperatur	DSC	71,24 °C
Zersetzungstemperatur	TGA	405,49 °C
Vicat Erweichungstemperatur	ISO 306	75 °C
Wärmeformbeständigkeit (0,45 MPa)	ISO 75	69 °C
Wärmeformbeständigkeit (1,8 MPa)	ISO 75	65 °C
Max. Wasseraufnahme	70 % RH, 23 °C	0,51 %
Zugfestigkeit (XY)	ISO 527	47,96 MPa
Bruchdehnung (XY)	ISO 527	9,33 %
Biegefestigkeit (XY)	ISO 178	80,08 MPa

In Z Richtung, also senkrecht zu den Druckschichten, liegen die Werte niedriger, zum Beispiel Zugfestigkeit 45,71 MPa und Bruchdehnung 3,54 Prozent. Das ist normal und bei der Bauteilausrichtung zu beachten.

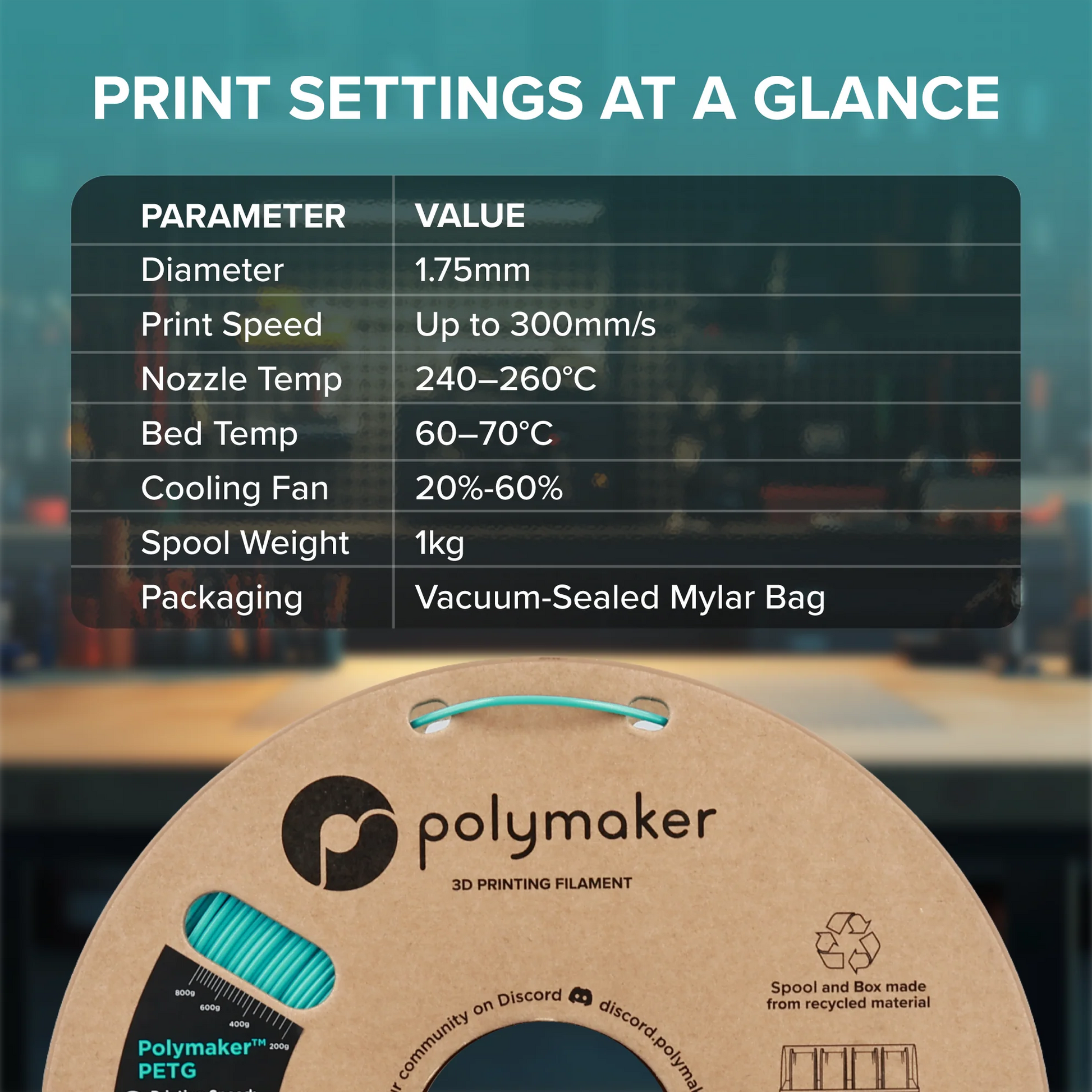

Welche Druckparameter benötigt Polymaker™ PETG?

Parameter	Wert
Düsentemperatur	240 bis 260 °C
Druckbetttemperatur	60 bis 70 °C
Druckoberfläche	PC oder texturiertes PEI
Kühlung	20 bis 60 %
Druckgeschwindigkeit	bis 300 mm/s
Retraction Distanz	1 bis 3 mm
Retraction Geschwindigkeit	20 bis 40 mm/s
Geschlossene Druckkammer	nicht erforderlich
Trocknung	60 °C für 6 Stunden

Alle Angaben gelten für eine 0,4 mm Düse.

Wofür eignet sich Polymaker™ PETG?

Polymaker™ PETG eignet sich für Prototypen und Bauteile, die im Alltag stabil bleiben müssen, zum Beispiel Halterungen, Zahnräder, Gehäuse, Werkzeuge und Outdoor Bauteile. Wegen der guten chemischen Beständigkeit gegen Öle und Fette sowie der UV und Witterungsbeständigkeit eignet sich das Material auch für den Außenbereich. Gegen starke Säuren und starke Laugen ist die Beständigkeit dagegen gering.

Was solltest du bei der Verarbeitung beachten?

Polymaker™ PETG ist stark hygroskopisch. Lagere die Spule trocken und nutze bei Bedarf eine PolyDryer Box oder ein vergleichbares Trockensystem. Bei feuchtem Filament entstehen Fäden und eine raue Oberfläche, die sich meist durch Trocknen bei 60 Grad für 6 Stunden beheben lassen. Im eigenen Testdruck beim Filamentkontor war die Verarbeitung unkompliziert, die Stabilität der Druckteile hoch und die Oberfläche sehr gleichmäßig.

Zuletzt aktualisiert am 20.06.2026.
