Name: Polymaker PolyLite LW-PLA Filament
Brand: Polymaker
SKU: PA08001
Price: 34.95 EUR
Availability: InStock

Produktdetails

Polymaker PolyLite LW-PLA ist ein vorgeschäumtes PLA-Filament für besonders leichte Drucke. Anders als aktiv schäumende Filamente wird es bereits bei der Herstellung aufgeschäumt. Es schäumt beim Extrudieren nicht weiter auf, daher musst du die Extrusionstemperatur nicht zur Gewichtssteuerung verstellen. Laut Hersteller druckst du bei 190 bis 210 °C Düsentemperatur und 25 bis 60 °C Druckbetttemperatur mit 50 bis 100 mm/s. Die Dichte liegt mit 0,9 g/cm³ unter der von PolyLite PLA (1,17 g/cm³). Als Startwerte empfiehlt der Hersteller 190 °C und 50 mm/s. Beim Filamentkontor bekommst du PolyLite LW-PLA in mehreren Farben auf 800-g-Spulen. Alle Werte stammen aus den Angaben des Herstellers. Das Material neigt stärker zum Fadenziehen als normales PLA. Der Hersteller empfiehlt dagegen längeren Rückzug sowie Coasting und Wiping. Das Material ist für Flugmodelle und große Dekoteile gedacht, bei denen jedes Gramm zählt. Trockne die Spule bei 55 °C für 6 Stunden, wenn du beim Extrudieren Knacken hörst.

Welche Materialeigenschaften hat Polymaker PolyLite LW-PLA?

Die Dichte von 0,9 g/cm³ liegt rund 23 Prozent unter der von PolyLite PLA mit 1,17 g/cm³. Du sparst bei gleichem Volumen entsprechend Gewicht. Dafür sind die Festigkeitswerte niedriger. Die Zugfestigkeit beträgt 24,4 MPa gegenüber 52,3 MPa bei PolyLite PLA, die Kerbschlagzähigkeit 2,4 kJ/m². Die Wärmeformbeständigkeit bei 0,45 MPa liegt bei 54 °C, die Vicat-Erweichungstemperatur bei 60 °C.

Der Hersteller unterscheidet zwei Schäumverfahren. Beim aktiven Schäumen expandiert das Material erst in der Düse, du musst dafür Temperatur und Extrusion stark anpassen. Beim passiven Schäumen, wie bei diesem Filament, ist das Material schon geschäumt. Dadurch bekommst du leichte Ergebnisse schon bei etwa 190 °C. Je niedriger die Temperatur, desto besser ist laut Hersteller die Druckqualität.

Welche technischen Daten hat Polymaker PolyLite LW-PLA?

Eigenschaft	Prüfnorm bzw. Methode	Wert
Schäumverfahren		vorgeschäumt, passiv
Dichte		0,9 g/cm³
Zugfestigkeit X-Y		24,4 MPa
Wärmeformbeständigkeit HDT bei 0,45 MPa		54 °C
Vicat-Erweichungstemperatur		60 °C
Kerbschlagzähigkeit Charpy X-Y		2,4 kJ/m²

Quelle: Technische Übersicht des Herstellers, abgerufen am 02.10.2026. Das ausführliche Datenblatt liegt uns als Text nicht vor, daher nennen wir keine weiteren Kennwerte.

Welche Druckparameter empfiehlt Polymaker für LW-PLA?

Parameter	Empfehlung des Herstellers
Düsentemperatur	190 bis 210 °C
Druckbetttemperatur	25 bis 60 °C
Druckoberfläche	PC-Platte oder texturiertes PEI, bei Bedarf mit Klebestift
Bauteillüfter	an
Druckgeschwindigkeit	50 bis 100 mm/s
Rückzugslänge	3 bis 6 mm
Rückzugsgeschwindigkeit	40 bis 60 mm/s
Geschlossenes Gehäuse	nicht nötig
Stützmaterial	PolySupport und PolyDissolve S1
Trocknung	55 °C für 6 Stunden

Werte bezogen auf eine 0,4-mm-Düse. Bei anderen Düsendurchmessern können die Einstellungen abweichen.

Wofür eignet sich Polymaker PolyLite LW-PLA?

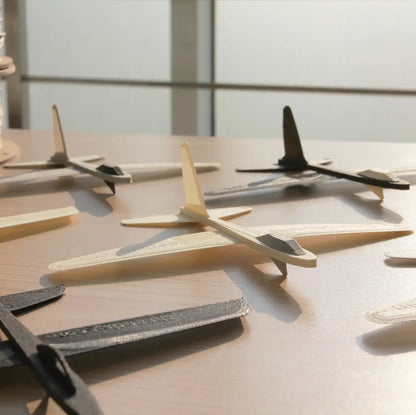

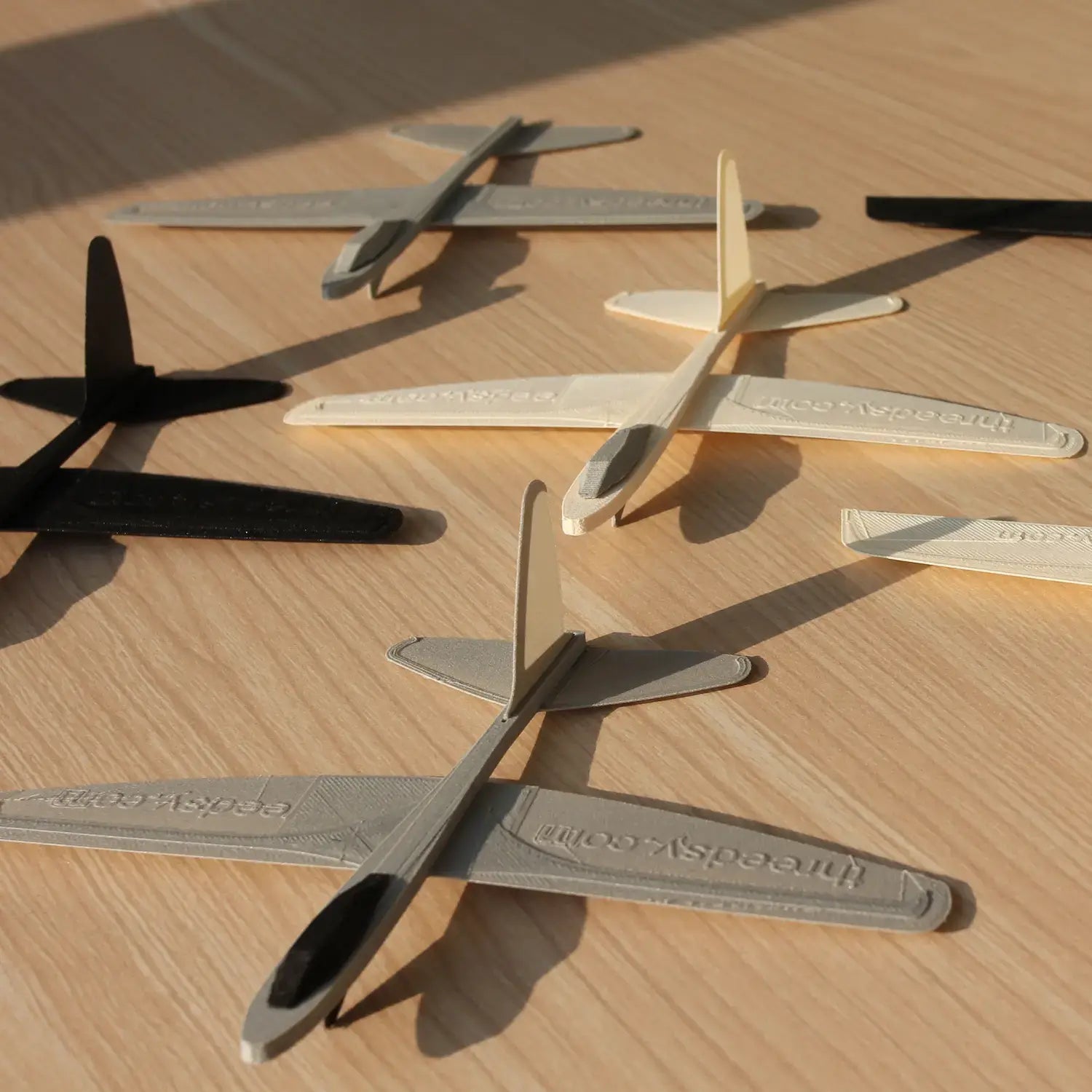

LW-PLA ist für Teile gedacht, bei denen das Gewicht zählt, zum Beispiel Flugmodelle, Dekoteile oder große Modelle. Für stark belastete Bauteile ist es nicht gedacht, weil die Festigkeit unter der von normalem PLA liegt. Bei Wärme über etwa 54 °C kann das Material weich werden.

Was solltest du beim Drucken von LW-PLA beachten?

Der Hersteller nennt als Startwerte 190 °C, 50 mm/s, maximale Verfahrgeschwindigkeit sowie 0,5 mm Coasting und 1 mm Wiping, je nach Modell. Trockne die Spule vor dem Druck, wenn du beim Extrudieren Knacken oder Knallen hörst. Die Werte auf dem Etikett deiner Spule haben Vorrang vor dem Datenblatt. Bei Fragen zu den Einstellungen hilft dir unser Team per E-Mail.

Zuletzt aktualisiert: 02.10.2026

Beratung von Druckern für Drucker

Fragen zum Material? Ruf an oder schreib uns im Chat.

4,9 von 5 Sternen

Aus über 200 Kundenbewertungen

Über 20 Marken, ein Warenkorb

Filament, Drucker und Zubehör zusammen bestellen

Für Firmenkunden

Staffelpreise und Angebote für größere Mengen

Häufige Fragen zum Filament

Muss ich das Filament vor dem Drucken trocknen?

Nicht immer, aber oft lohnt es sich. PETG, TPU und Nylon nehmen schneller Feuchtigkeit auf als PLA. Knistern an der Düse, Bläschen oder viele Fäden sind typische Anzeichen. Wie du feuchtes Filament erkennst und bei welcher Temperatur du trocknest, steht in unseren Ratgebern Feuchtes Filament erkennen und Filament trocknen: Temperaturtabelle.

Wie lagere ich Filament richtig?

Am besten luftdicht verschlossen mit Trockenmittel, zum Beispiel in einer Trockenbox. So bleibt das Material länger druckbereit. Eine Anleitung findest du im Ratgeber Filament luftdicht lagern.

Welche Temperaturen soll ich einstellen?

Die empfohlenen Werte für Düse und Druckbett stehen oben in den Produktdetails unter den Druckparametern. Nimm sie als Startwert und stimme dann mit einem Temperaturtest auf deinen Drucker ab, wie im Ratgeber Stringing-Fix mit Temperatur-Test beschrieben.

Passt das Filament in meinen Drucker?

Durchmesser und Spulenmaße stehen in den technischen Daten. Wenn du unsicher bist, ob Material und Spule zu deinem Drucker passen, schreib uns an info@filamentkontor.de oder ruf an unter 040 33 46 46 05, wir helfen dir gern weiter.
